Чемодан из SDS-поверхностей
Этот процесс немного сложнее, чем предыдущий, но с самого начала он дает вам закругленные края.
Создайте SDS-куб. Для этого выберите Create / Subdiv Primitives / Cube (Создать / SDS-примитивы / Куб).
Нажмите клавишу 3 для придания поверхности округлой формы.
Отмасштабируйте куб в пропорциях предыдущего чемодана.
Щелкните правой кнопкой мыши по чемодану и, используя контекстное меню, сделайте вершины видимыми (рис. 13.4).
Рис. 13.4.
SDS-куб на иерархическом уровне 0
Вы увидите нули вокруг чемодана, обозначающие вершины уровня 0. Это низший возможный уровень детализации и единственный, который у нас пока имеется.
В окне Вид Сбоку масштабированием раздвиньте 12 диагональных вершин наружу для придания углам и краям чемодана нужной формы (см. рис. 13.5).
На уровне 0 мы не можем сделать углы такими острыми, как хотелось бы, поэтому нам придется создать второй уровень.
Выделите угловые вершины, которые вы только что масштабировали, и, используя контекстное меню, детализируйте область вокруг них с помощью команды Refine (Детализировать) (см. рис. 13.6).

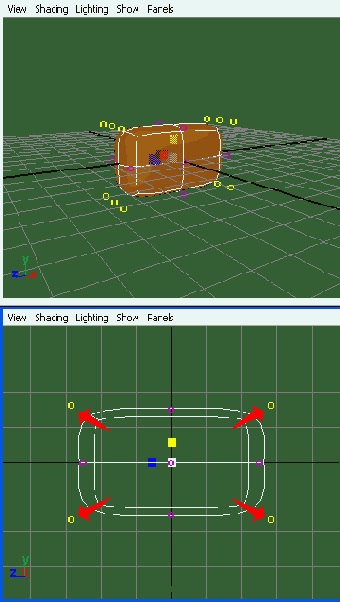

Рис. 13.5.
Масштабированием раздвигаем диагональные вершины наружу
Рис. 13.6.
Команда Refine (Детализировать) создает геометрию более высокой плотности на углах чемодана
Теперь вы видите единички, расположенные вокруг углов чемодана. Если вам захочется впоследствии поработать на уровне 0, вы всегда можете переключиться, используя команду Coarser (Крупный).
Масштабированием раздвиньте наружу угловые вершины уровня 1 (рис. 13.7).
В целом SDS-чемодан теперь готов (рис. 13.8). Если хотите, можете использовать одну из команд меню Crease (Складка) (которые мы обсудим позже, в главе 15 о моделировании кривой ножки стула). Она создает более или менее острые края, а также может быть использована для моделирования четырех маленьких ножек чемодана.
Рис. 13.7.
Диагональные вершины более подробного уровня тоже масштабируются
Рис. 13.8.
Этапы моделирования чемодана из SDS-куба
