Поверхность полученная вращением профиля NUKbbмоделирование

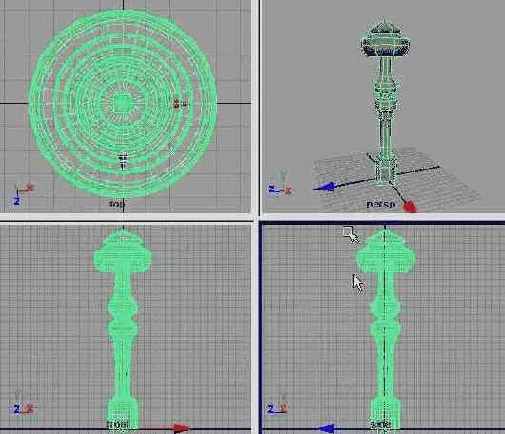

Рисунок 6.3. Поверхность, полученная вращением профиля NUKbb-моделирование


  1. В окне проекции Front (Вид спереди) выделите кривую-профиль и, щелкнув на ней правой кнопкой мыши, выберите в появившемся контекстном меню команду Control Vertex (Управляющие точки). Упомянутые подобъекты окажутся выделенными фиолетовым цветом. Их перемещение приводит к изменению формы тела вращения. Постарайтесь получить объект. Для облегчения задачи в данном случае имеет смысл сделать выделяемыми в окне проекции только управляющие точки. Если в данный момент строка состояния скрыта, сделайте ее видимой, выбрав в меню оперативного доступа команду Display > UI Elements >Status Line (Отображение > Элементы интерфейса > Строка состояния). Нажмите клавишу F8 для перехода в режим редактирования подобъектов и убедитесь, что из кнопок строки состояния, предназначенных для формирования маски выделения, нажата только крайняя левая. После завершения редактирования формы объекта выйдите из режима редактирования подобъектов и выберите в меню оперативного доступа команду Edit > Delete by Type > History (Правка > Удалить все объекты типа > История), чтобы зафиксировать форму объекта. Откройте окно диалога Outliner (Структура) и удалите кривую-профиль. Она больше не нужна, потому что вы разрушили связь этой кривой с объектом, созданным на ее основе.
  2. Присвойте полученному объекту имя Porch Pole и сохраните сцену под именем ch06tut01a.mb.
  1. Теперь нужно поместить балясину на крыльцо. Сделайте видимыми слои OuterWallL и PorchL и разверните окно проекции Front (Вид спереди) на весь экран. Нажмите клавишу w, активизируя инструмент Move (Переместить), а затем нажмите и удерживайте клавишу х. Разместите балясину на расстоянии один дюйм над поверхностью крыльца.
  2. Изменим размер балясины таким образом, чтобы ее высота стала равной четырем футам. Высота ячеек сетки равна одному дюйму, так что можно просто отсчитать нужное количество ячеек и вручную изменить масштаб, но есть более простой способ. Инструмент Distance (Рулетка) служит для измерения расстояний между двумя точками сцены. Чтобы использовать его, выберите в меню оперативного доступа команду Create > Measure Toots > Distance (Создать > Инструменты измерения > Рулетка). Затем щелкните поочередно в двух местах окна проекции Front (Вид спереди). Если объект не появился, выберите в меню окна проекции команду Show > Dimensions (Показать t Инструменты измерения). Активизируйте инструмент Move (Переместить), нажмите клавишу х и перетащите первую точку рулетки, поместив ее на высоте один дюйм над поверхностью крыльца. Вторую точку рулетки разместите непосредственно над первой на высоте 48 дюймов. Это даст вам наглядное представление о том, насколько нужно изменить высоту балясины.
  3. Теперь можно легко придать балясине нужную высоту. Переключитесь в режим масштабирования, нажав клавишу г. Щелкните на точке схода управляющих векторов и перетащите указатель мыши, чтобы изменить масштаб объекта по всем осям одновременно. Обратите внимание на значения переменных Scale (Масштаб) в окне каналов. Если это не так, вручную введите в поля Scale X (Масштабирование по оси X ) и Scale Z (Масштабирование по оси Z) значение, которое приняла переменная поля Scale Y (Масштабирование по оси Y). После окончания масштабирования балясины удалите все части инструмента Distance (Рулетка). В окне диалога Outliner (Структура) они называются locatorl, Iocator2 и distanceDimentionl.
  4. На данный момент объект Porch Floor выглядит, как гофрированная плоскость, висящая в воздухе. Придадим крыльцу более естественный вид, обшив его с трех сторон досками. В контекстном меню, вызываемом с помощью комбинации клавиш Ctrl+z, выберите команду Cube (Куб) и присвойте полученному объекту название PorchPanel.
  5. Заготовка для первой облицовочной доски готова, теперь нужно придать ей нужный размер. В окне каналов введите в поля Scale X (Масштабирование по оси X), Scale Y (Масштабирование по оси Y) и Scale Z (Масштабирование по оси Z) значения 68, 4 и 2 соответственно.
  1. Переместите куб в положительном направлении оси Z, отслеживая его положение в окне проекции Тор (Вид сверху). В результате он должен оказаться на краю объекта Porch Floor. В процессе перемещения используйте режим привязки к узлам сетки.

Совет
СОВЕТ

Иногда бывает полезно использовать другие варианты компоновки окон проекции. В Maya имеется набор заранее заданных компоновок. Переключиться в двухоконный режим, можно с помощью команды меню оперативного доступа Panels > Layout > Two Panes Stacked (Панели > Компоновка > Два окна одно под другим). Для изменения текущей проекции любого из окон щелкните на нем правой кнопкой мыши, чтобы сделать его активным, не снимая выделения с объектов, а затем щелкните и удерживайте левую кнопку мыши нажатой на центральном элементе меню оперативного доступа, помеченном буквами A/W. Появится контекстное меню с вариантами проекции.
